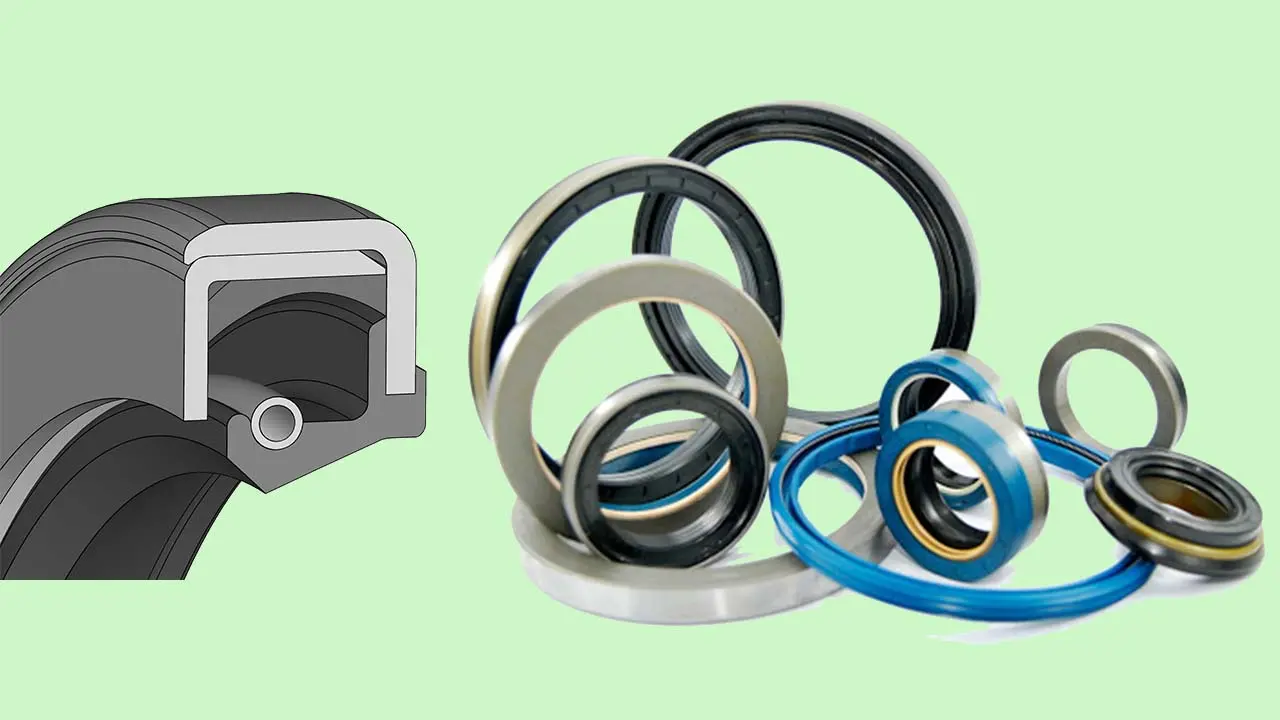

کاسه نمد چیست و چه کاربردی دارد؟
مقدمه
اگر تا به حال به ماشینآلات، پمپها یا گیربکسها نگاه کرده باشید، حتماً قطعهای را دیدهاید که در لبه یک شافت میچرخد و مثل یک سپر از ورود روغن به بیرون جلوگیری میکند. به این قطعه “کاسه نمد” (Oil Seal) میگویند. کاسه نمد یکی از سادهترین اما مؤثرترین ابزارهای نگهداری روانکارها در سیستمهای مکانیکی است. در این مقاله با ساختار، انواع و کاربردهای کاسه نمد آشنا میشویم.
کاسه نمد چیست؟
کاسه نمد یک نوع واتر سیل است که عمدتاً برای بستن نقاط چرخشی استفاده میشود. این قطعه از یک لبه لاستیکی انعطافپذیر (Lip)، یک بدنه فلزی یا تقویتشده و فنری تشکیل شده است. لبه لاستیکی روی شافت مینشیند و با فشاری که فنر ایجاد میکند، مانع از خروج روغن یا ورود گرد و غبار و آلودگی به داخل یاتاقان میشود.
اجزای تشکیل دهنده کاسه نمد
لبه اصلی (Primary Lip): مهمترین بخش که مستقیماً با شافت در تماس است و عمل آببندی را انجام میدهد.
لبه گرد و غبار (Dust Lip): یک لبه ثانویه که در برخی مدلها وجود دارد و وظیفه جلوگیری از ورود آلودگیها را بر عهده دارد.
فنر (Garter Spring): حلقهای فنری دور لبه اصلی که فشار لازم برای چسبیدن لبه به شافت را تأمین میکند، حتی در صورت فرسوده شدن تدریجی لبه.
بدنه (Case): معمولاً از فلز (آهن یا استیل) ساخته میشود تا کاسه نمد استحکام داشته باشد و به درستی در هابزینگ (Housing) نصب شود.
کاربردهای اصلی کاسه نمد
کاسه نمد در هر جایی که شافت چرخشی و نیاز به نگهداری روانکار باشد، کاربرد دارد:
خودروسازی: در موتور خودرو، گیربکس، دیفرانسیل و چرخها برای جلوگیری از نشت روغن موتور و گیربکس.
پمپها: در پمپهای آب و پمپهای صنعتی برای آببندی شافت.
ماشینآلات کشاورزی: در تراکتورها و کمباینها که در محیطهای گرد و غباری کار میکنند، کاسه نمد نقش حیاتی در جلوگیری از ورود خاک به گیربکس دارد.
الکتروموتورها: برای جلوگیری از ورود گرد و غبار به بلبرینگهای موتور.
انواع کاسه نمد بر اساس متریال
لاستیکی (NBR): رایجترین نوع برای روغنهای معدنی و آب. ارزان و مناسب برای مصارف عمومی.
فلوئوروکربن (Viton/FKM): برای دماهای بالا و سیالات شیمیایی خورنده استفاده میشود.
سیلیکونی (VMQ): مناسب برای دماهای بسیار بالا یا پایین و در صنایع غذایی (در صورت رعایت استانداردهای خوراکی).
PTFE (تفلون): برای سرعتهای بسیار بالا و اصطکاک کم.
اهمیت انتخاب سایز صحیح
کاسه نمد بر اساس سه پارامتر اندازهگیری و سفارش داده میشود:
قطر داخلی (ID): باید دقیقاً با قطر شافت همخوانی داشته باشد (گاهی کمی کوچکتر است تا فشار ایجاد کند).
قطر خارجی (OD): باید دقیقاً اندازه حفرهای باشد که در آن قرار میگیرد (Housing).
عرض (Width): ضخامت یا ارتفاع کاسه نمد.
خطای حتی یک دهم میلیمتر میتواند باعث نشت روغن یا سفت شدن کاسه نمد و ساییدگی شافت شود.
مزایای استفاده از کاسه نمد
کمهزینه: نسبت به سیلهای مکانیکی پیچیده، بسیار ارزان است.
نصب آسان: با یک پرس ساده یا چکش و ابزار مخصوص قابل نصب است.
جلوگیری از آلودگی: علاوه بر نگهداری روغن، از خرابی زودرس یاتاقانها ناشی از ورود ذرات معلق جلوگیری میکند.
نتیجهگیری
کاسه نمد یک نگهبان کوچک اما قدرتمند برای تجهیزات چرخشی است. انتخاب نوع و سایز صحیح کاسه نمد، نه تنها از هدر رفتن روغن جلوگیری میکند، بلکه عمر یاتاقانها و گیربکسها را به طرز چشمگیری افزایش میدهد. همیشه در سرویسهای دورهای، سلامت لبههای کاسه نمد را چک کنید و در صورت مشاهده هرگونه ترک یا خشکی، آن را تعویض نمایید.
